TAKADA 切替器比較表
| 分類 | マグネット切替器 | 電源⾃動切替器 | ハイブリッド切替器 | リレー切替器 | 半導体切替器 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TGM-Es | TGM-VE | ACMS-A | ACTS | ACRS-A | ACRS-B | ATS-Plus | ACSS | ||||||
| 製品名 | |||||||||||||
| 中間オフ型(-OFF) | オーバーラップ型(-LAP) | -ST | -HT | -ATH | |||||||||
| 製品外観 |  |
 |
 |
 |
 |
 |
 |
 |
|||||

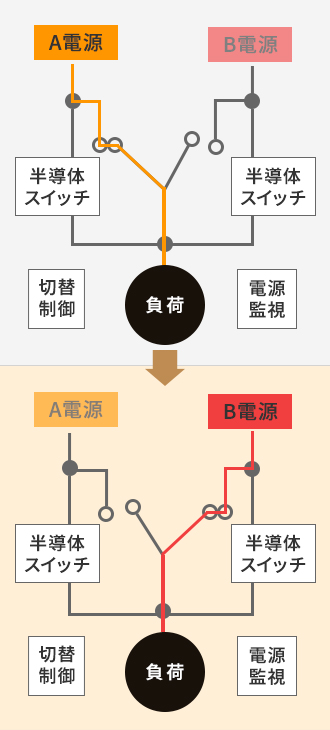

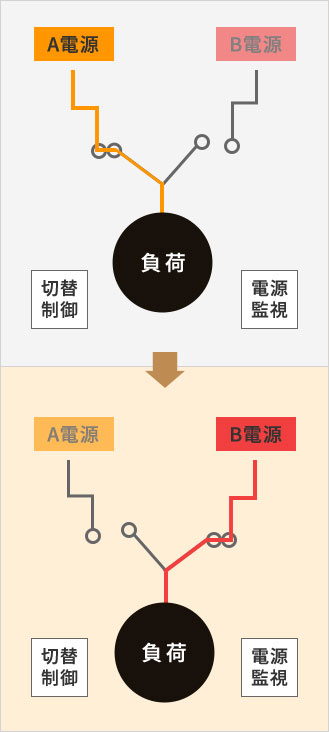

| 切替イメージ |  |
 |
 |
 |
 |
 |
|
 |
 |
||||
| 切替時間 （断時間） |
計画 切替 |
接点オフ時間：約13〜30msec (容量により異なります) |
オフ時間任意 | オーバーラップ | 接点オフ時間：約15〜20msec (容量により異なります) |
10μsec以下 （マイコン制御時間） |
約2sec | 8〜12msec （Typical） |
100μsec以下 （スイッチ断時間） |
||||
| 停電 切替 |
約1sec | 5msec | 10msec (三相のみ） |
20msec | 約2sec | 8〜12msec （Typical） |
1/4サイクル （Typical 4msec） |
||||||
| 特長 | 2系統電源を安全に切り替えられる シンプルなトランスファスイッチ。 単投型STタイプもラインナップ。 |
切り替え時に 両電源のオフ時間が 設定できる 中間オフ切り替えタイプ。 |
両電源の オーバーラップができる オーバラップ切り替えタイプ。 |
現用電源の停電時に、予備電源に自動で 切り替えることのできる切替装置。 ※カスタムはTGM-PS型で承ります。 |
独自の技術で 業界最少クラスの切替オフ時間と、 停電時の高速切替を実現した ハイブリッド無瞬断高速切替器。 |
2系統の電源を自動で切り替える コンパクトな切替器。 |
2系統の電源を自動で切り替える コンパクトな切替器。 電気用品安全法（PSEマーク）に 適合している製品。 |
停電やメンテナンス時に高速で自動で 切り替える高さ1Uタイプの切替器。 切り替え条件をカスタマイズすることも 可能。安全認証規格に準拠。 （UL、CAN/CSA C22.2、IEC） |
現用電源停電時の高速切替、 現用復電時は無瞬断で自動復帰。 バイパス回路を搭載し、ラックや自立、 組込型など用途に合わせて選択可能。 |
||||
| 端子台タイプ | コンセントタイプ | ||||||||||||
| 主な用途・向先 | 商用電源と 非常用電源 (発電機、バッテリなど)の 切り替えなど。 |
電源を確実に 遮断することが必要な 負荷装置（主にモーター） など。 |
同期が取れている 2系統電源の切り替えで、 いかなる瞬断も 許されない負荷など。 |
グリッドパワーシステム (独立型電源システム)と 商用電源の自動切替装置としての 使用など。 |
サーバー向けの 2系統UPS電源のPDU盤、 電源の落とせない重要負荷の メンテナンス切り替え、 瞬時停電でも支障が出る 重要負荷の電源切り替えなど。 |
メンテナンスのために通常の電源を切り離し、 別系統電源への切り替え、停電発生時に自動でバックアップ側に切り替えたいときなど。 |
メンテナンスのために 通常の電源を切り離し、 別系統電源への切り替え時の ヒューマンエラーの防止など。 |
交通機関の運行管理、データーサーバー、 セキュリティシステム、ＰＯＳシステム、 工場ラインシステム など。 |
|||||
| 極数 | 1～4P | 1～4P | 2～3P | 2〜3P | 2P | 2P | 2P | 2P | |||||
| 容量 | 30～3000A | 30～3000A | 100〜400A | 50～400A | 15A、30A | 30A | 15A、30A | 15～50A | |||||
